중저압 스위치기어의 글로벌 공급업체로서 우리는 인프라 수요의 엄청난 변화를 목격했습니다. 오늘날 해외 EPC 계약자와 전기 엔지니어는 더 이상 견고한 강철 인클로저만을 요구하지 않습니다. 그들은 요구한다스마트 배전반 솔루션.
전력 시스템 모니터링 장치를 배전반에 통합하면 수동 전기 장벽이 지능형 자가 치유 배전 허브로 변모됩니다. 하지만 이 두 가지 중요한 구성요소가 정확히 어떻게 통신하며, 어떤 매개변수가 이들의 신뢰성을 결정합니까? 현대적인 스마트 스위치기어 뒤에 숨은 기술적 시너지 효과에 대해 살펴보겠습니다.
1. 핵심 아키텍처: 고전력 하드웨어와 저전압 인텔리전스 연결
10kV 그리드용 KYN28A-12 Armored Removable AC Metal-Enclosed Switchgear이든 소형 RMU(Outdoor Ring Main Units)이든 상관없이 스위치기어 전원 시스템은 배전의 핵심 역할을 합니다. 여기에는 대량의 결함 전류를 차단하도록 설계된 회로 차단기, 단로기 및 버스바가 포함되어 있습니다.
전력 시스템 모니터링 장치는 신경계 역할을 합니다. 이러한 장치는 고전압과 직접 상호 작용하지 않습니다. 대신 스위치기어 큐비클에 내장된 정교한 센서 및 변환기 배열에 의존합니다.
변류기(CT) 및 전위 변압기(PT):이는 모니터링 마이크로프로세서를 위해 높은 전류와 전압을 안전하고 측정 가능한 신호(예: 0-5A 또는 0-110V)로 낮춥니다.
비접촉식 무선 온도 센서:부하가 높을 때 열 폭주가 발생하기 쉬운 부스바 조인트 및 케이블 종단에 직접 설치됩니다.
부분방전(PD) 센서:UHF(초고주파) 또는 TEV(과도 접지 전압) 기술을 활용하여 치명적인 오류가 발생하기 전에 진공 회로 차단기 내부의 절연 성능 저하를 감지합니다.
2. 단계별: 배전반과 모니터링 장치가 실시간으로 상호 작용하는 방법
스위치기어 캐비닛과 모니터링 장치 간의 원활한 협업은 세 가지 개별 단계로 구분되는 연속적인 폐쇄 루프 프로세스를 따릅니다.
1단계: 고속 데이터 수집
디지털 다기능 계측기 및 마이크로컴퓨터 보호 계전기와 같은 모니터링 장치는 주기당 64샘플을 초과하는 속도로 전기 매개변수를 지속적으로 샘플링합니다. 배전반 내부에 내장된 CT 및 PT에서 유효 전력(kW), 무효 전력(kVAR), 고조파(THD) 및 역률(PF)을 측정합니다.
2단계: 엣지 컴퓨팅 및 프로토콜 번역
수집된 데이터는 스위치기어의 저전압 구획에서 로컬로 처리됩니다. 최신 모니터링 시스템은 고급 알고리즘을 활용하여 사전 정의된 안전 임계값과 실시간 측정항목을 비교합니다. 공장의 SCADA 또는 클라우드 플랫폼과의 원활한 통합을 보장하기 위해 이러한 장치는 원시 신호를 주로 Modbus-RTU, Modbus-TCP 또는 IEC 61850(변전소 자동화를 위한 글로벌 표준)과 같은 표준 산업 프로토콜로 변환합니다.
3단계: 자동화된 완화 및 예측 경고
매개변수가 안전 한계를 위반하면 시스템은 이중 작업을 트리거합니다. 단락이나 접지 오류와 같은 심각한 오류의 경우 보호 계전기는 DC 트리핑 신호를 회로 차단기의 션트 릴리스에 보내 30~50밀리초 내에 오류를 격리합니다. 부스바 조인트의 온도가 15°C 상승하는 등 사소한 이상 현상이 발생할 경우 모니터링 장치는 SCADA 시스템을 통해 예측 경고를 표시하여 시설 관리자가 계획되지 않은 정전이 발생하기 전에 유지 관리 일정을 계획할 수 있도록 합니다.
3. 대용량 B2B 애플리케이션의 주요 장점
스위치기어 어셈블리 내에서 지능형 모니터링을 구현하면 위험도가 높은 산업에 확실한 운영상의 이점을 제공합니다.
아크플래시 위험 완화:감광성 아크 모니터링 장치를 통한 신속한 결함 감지는 내부 결함을 즉시 제거하여 광산 및 화학 공장의 작업자 안전을 대폭 향상시킵니다.
MTTR(최소화된 평균 수리 시간):정전 후 모든 큐비클을 수동으로 테스트하는 대신 운영자는 모니터링 로그를 보고 피더 3의 A단계-접지 오류와 같은 정확한 국지적 오류를 찾아낼 수 있습니다.
최적화된 에너지 효율성:대규모 상업 시설이나 데이터 센터에서는 실시간 역률 추적을 통해 자동화된 커패시터 뱅크가 동적으로 조정되어 낮은 역률로 인한 유틸리티 페널티를 피할 수 있습니다.
4. Hongheng(GH Switchcabinet)의 엔지니어링 사용자 정의
Hongheng에서는 표준 인클로저만 제조하는 것이 아닙니다. 우리는 그리드 지원 지능형 솔루션을 설계합니다. 당사의 주력 모델은 고급 모니터링 어레이를 수용하도록 특별히 설계된 최적화된 보조 구획으로 설계되었습니다.

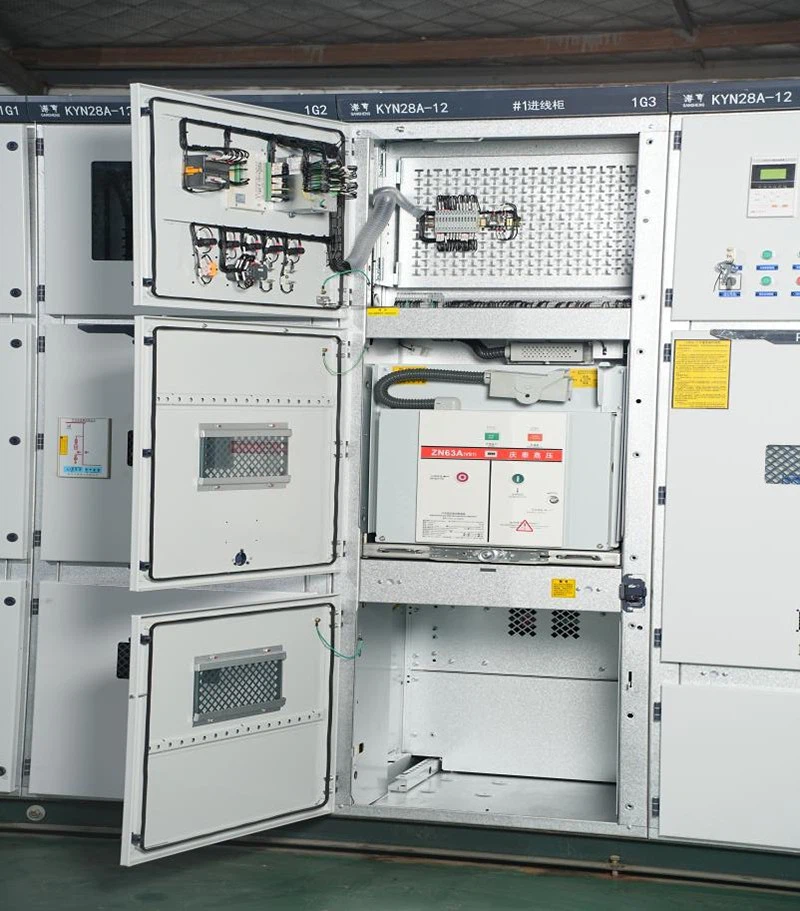

KYN28A-12 개폐기:발전소 및 산업용 변전소에 가장 적합합니다. 마이크로컴퓨터 보호 계전기, 온라인 부분 방전(PD) 추적 및 다중 회로 전력계를 원활하게 통합합니다.
10kV 지능형 스위칭 스테이션(실외 RMU):도시 그리드 및 재생 에너지 통합에 이상적입니다. RTU(원격 터미널 장치), SF6 가스 밀도 모니터링 및 무선 온도 감지 기능을 갖추고 있습니다.
저전압 배전반:지능형 기중 회로 차단기(ACB) 및 자동 역률 보정(APFC) 모듈을 갖춘 데이터 센터 및 상업용 인프라에 맞게 맞춤화되었습니다.
결론: Hongheng으로 그리드 안정성을 업그레이드하세요
개폐기 전력 시스템이 전력 시스템 모니터링 장치와 어떻게 작동하는지 이해하는 것이 탄력적인 전기 인프라를 구축하는 데 핵심입니다. 견고한 기계 공학과 정밀 전자 장치를 결합한 최신 스위치기어는 자본 투자를 보호하고 작동 수명을 최적화합니다.
다음 EPC 프로젝트를 위해 국제 표준을 준수하는 맞춤형 고신뢰성 스위치기어를 찾고 계십니까?엔지니어링 팀에 문의오늘 Hongheng에서 맞춤형 도면, 부품 선택 지원, 경쟁력 있는 공장 직접 견적을 받아보세요.
